99自拍网-99自拍视频在线观看-99资源站-99资源在线观看-欧美国产在线视频-欧美国产在线观看

　　影響閥控電池容量的因素很多，主要有：

　　(1)放電時率。一般固定型電池額定容量的放電時率為lOh，但同樣的電池不同放電時率所得到的容量也各不一樣。其關系是：高倍率、大電流，放電容量降低；低倍率、小電流，放電容量加大。

　　為什么高倍率放電時容量會下降呢?因為放電倍率越高，放電電流密度越大，電流在電極上分布越不均勻，電流優先分布在離主體電解液最近的表面，從而在電極的最外表面優先生成硫酸鉛，堵塞多孔電極的孔口，電解液則不能充分供應電極內部反應的需要，電極內部物質不能得到充分利，因而高倍率放電時容量降低。同時在大電流放電時，由于極化和內阻的存在，電池的端電壓也是低的，電壓降損失增加，使電池端電壓下降快，也影響容量。

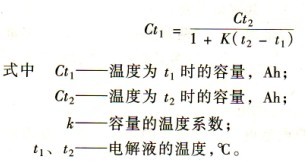

　　(2)溫度。溫度對鉛酸蓄電池的容量影響較大，隨著電池溫度的降低，容量減小。電池容量是指在25℃時的容量，容量與溫度的關系可用公式表示為

        (3)終止電壓。從電池放電的曲線圖可以看出電池放電到某一電壓值時，若再繼續放電，電壓急劇下降。在這段時間實際能獲得的容量很少，相反會對電池的使用壽命有不良影響，所以必須在某一適當的電壓值立即截止放電，該截止電壓稱為放電終止電壓

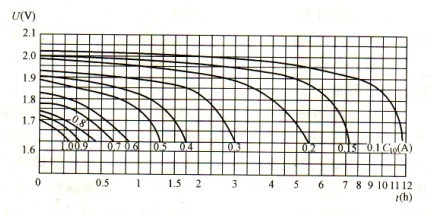

圖4—1 閥控蓄電池放電曲線圖

根據放電率的不同，終止電壓也不同。大電流放電時規定較低的終止電壓；反之，小電流放電時則規定較高的終止電壓。用大電流放電時，由于生成的硫酸鉛量減少，即使放電到電壓(較)低時，極板也不會有損害。但是，用小電流長時間放電，對于負極板，由鉛轉化為硫酸鉛時每安•時體積增加0．57 X 10-3L，由于活性物質膨脹產生應力，會造成極板彎曲或活性物質脫落，從而影響電池壽命，所以其放電終止電壓應取較高值。

       (4)電解液濃度。在鉛蓄電池中H2S04也是反應物，體積一定時，增加電解液的濃度就是增加反應物質，所以實際使用的電解液濃度應符合有關規定。隨著電解液濃度的增加，電池容量也增加，特別是在高倍率放電并由正極板限制電池容量時更是如此。硫酸濃度對負極容量的影響，比對正極的影響更為明顯。電解液相對濃度在1．44 以下時，正極板的容量隨濃度增加而增加，負極的容量有一最大值。

       (5)電池制造工藝。蓄電池的容量及活性物質利用率是由設計、工藝、材料、使用條件等因素決定的。極板的寬高、比值、厚度，板柵的結構及其材質(以及)采用酸的濃度，均屬于設計范圍。這些因素無疑對活性物質的利用率起著很重要的作用。極板的制造工藝是另一個重要影響因素。
